几种架构图之间的关系
words: 2k views: time: 6min总结几种架构图，以及它们之间的关系

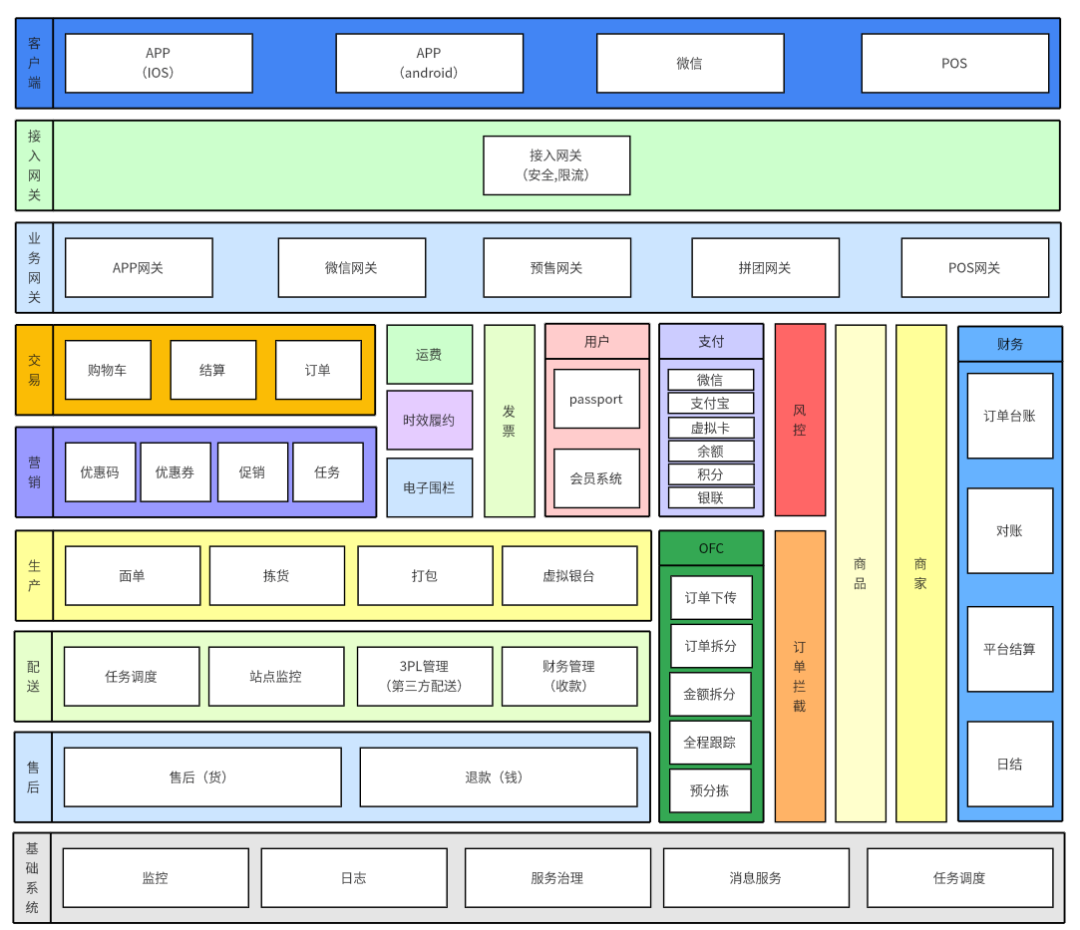

业务架构
连接企业战略与数字化落地的顶层架构，描述业务模式、价值流、业务域划分、流程和组织角色，解决问题：“企业做什么业务，如何创造价值”。
核心目标：对齐战略目标，梳理业务边界，优化流程效率，最大化业务价值产出。
关键要素：业务域、核心流程、价值流、组织角色、业务规则。
- 示例：某电商平台的业务架构
业务域划分：用户域（注册/会员/画像）、商品域（上架/定价/库存）、交易域（下单/支付/退款）、履约域（仓储/配送/ 售后）、营销域（优惠券/秒杀/直播）
核心价值流：用户从 “浏览商品 → 加入购物车 → 下单支付 → 收货评价 → 复购” 的全链路价值转化
关键规则：跨店满减、7天无理由退货、秒杀商品限量规则

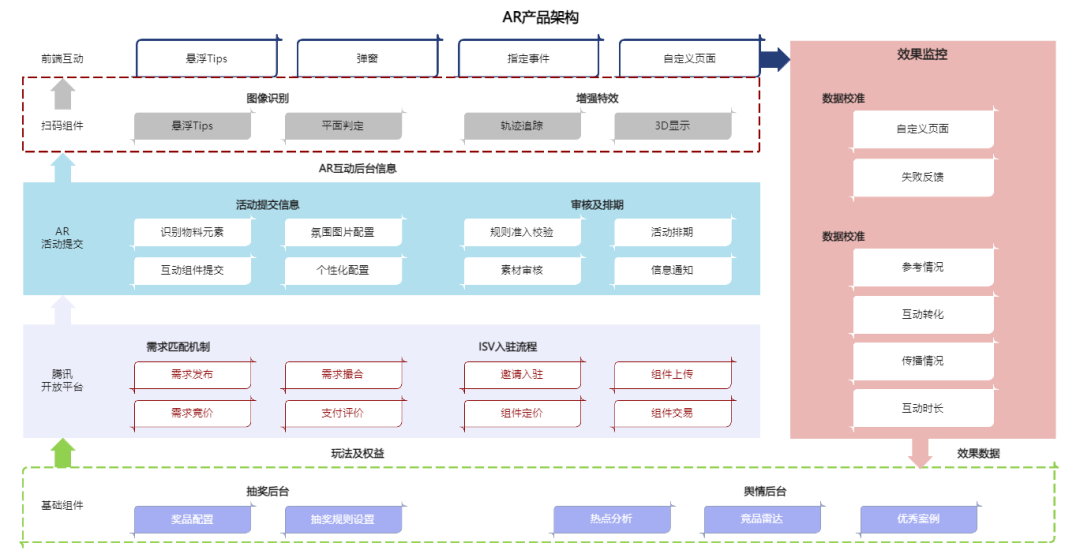

产品架构
将业务需求转化为产品功能结构的架构，设计产品模块、模块交互、功能层级和用户旅程，解决问题：“如何用产品功能支撑业务落地，满足用户需求”。
核心目标：保证产品的可用性、扩展性和一致性，衔接业务架构与应用架构。
关键要素：产品模块、功能层级、模块交互逻辑、用户旅程。
- 示例：某电商APP的产品架构
核心模块：首页（推荐/分类/营销入口）、商品模块（搜索/详情/评价）、交易模块（购物车/下单/支付）、个人中心（订单/会员/售后）、营销模块（秒杀会场/优惠券中心）；
模块交互：首页点击商品 → 进入详情页 → 加入购物车 → 结算跳转下单页 → 支付完成 → 同步至个人中心订单列表；
功能层级：核心功能（下单支付）> 次要功能（评价晒单）> 拓展功能（商品收藏）。

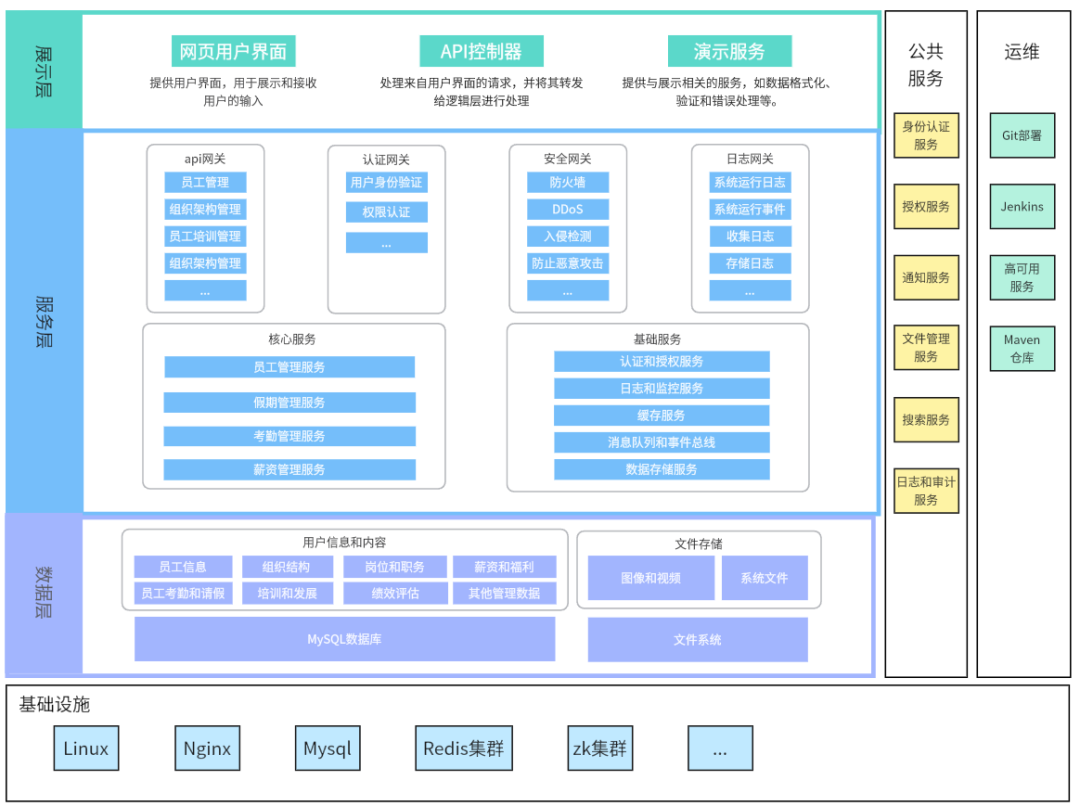

应用架构
支撑产品功能的软件系统架构，设计应用组件、组件交互、接口规范和系统边界，解决问题：“用哪些应用系统实现产品功能，系统间如何协作”。
核心目标：实现产品功能，保证系统松耦合、高可用，支撑业务扩展。
关键要素：应用组件、系统接口、系统边界、部署关系。
- 示例：某电商平台的应用架构
应用组件：用户中心系统（身份验证/信息管理）、商品管理系统（上下架/库存同步）、订单系统（订单创建/状态更新）、支付系统（对接第三方支付）、物流系统（物流轨迹同步）；
交互逻辑：用户下单时，订单系统先调用用户中心验证身份 → 调用商品系统扣减库存 → 调用支付系统发起支付 → 支付成功后通知物流系统生成配送单；
系统边界：订单系统仅负责订单生命周期管理，不直接处理支付逻辑（交由支付系统）。

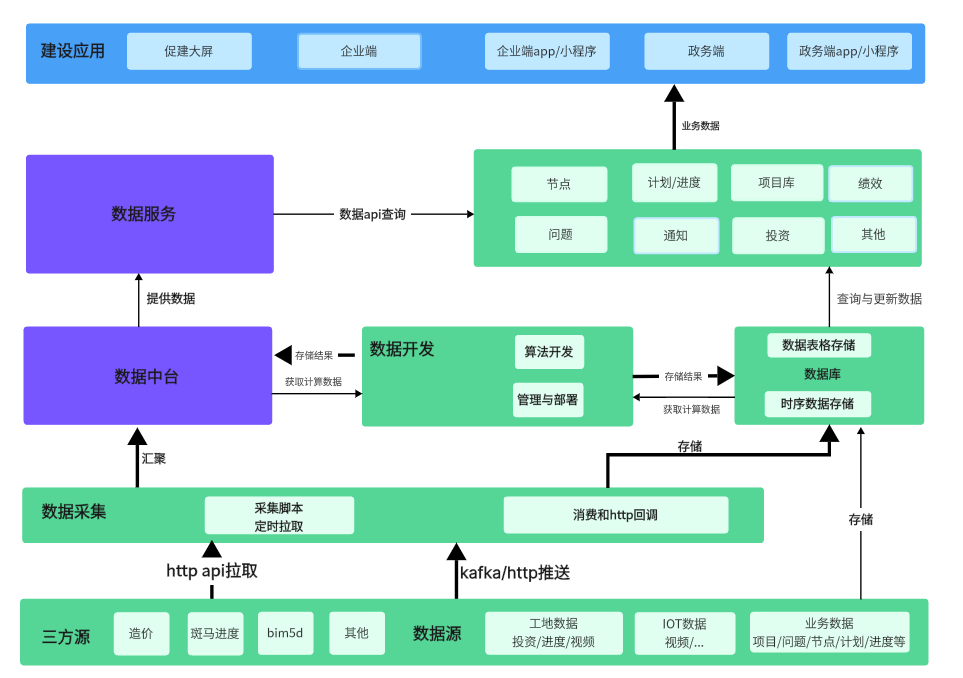

数据架构
规划数据全生命周期的架构，包括数据模型、存储、流转、治理和安全，解决问题：“数据从哪来、存哪、怎么用、怎么管”，支撑应用架构的数据需求。
核心目标：保证数据一致性、准确性和安全性，实现数据价值挖掘（如用户画像、销量分析）。
关键要素：数据模型、数据存储、数据流转、数据治理、数据安全。
- 示例：某电商平台的数据架构
数据模型：用户表（user_id/手机号/会员等级）、商品表（product_id/价格/分类）、订单表（order_id/用户ID/金额/状态）；
数据存储：核心交易数据（订单/用户）存MySQL（高并发/结构化）、用户行为日志（浏览/点击）存Elasticsearch（检索分析）、海量历史数据存Hadoop（低成本/大容量）；
数据流转：实时流（订单数据通过Kafka同步到实时数仓，支撑秒杀实时监控）、离线流（每日同步MySQL数据到离线数仓，用于月度销售分析）；
数据治理：制定商品编码标准、订单状态枚举值规范，定期监控数据质量（如库存数据一致性）。

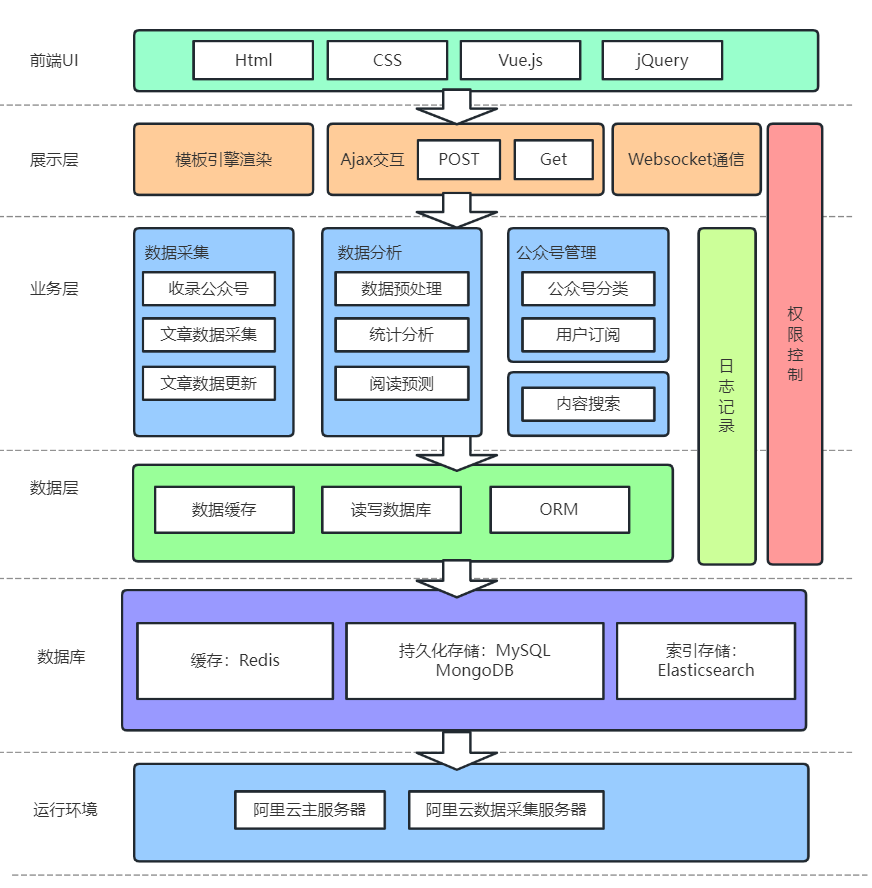

技术架构
为应用架构和数据架构提供底层技术支撑的架构，包括技术选型、中间件、基础设施、部署架构和安全架构，解决问题：“用什么技术栈支撑系统运行，保证性能和扩展性”。
核心目标：保障系统高可用、高并发、高性能，降低技术风险和运维成本。
关键要素：技术栈、中间件、基础设施、部署架构、安全架构。
- 示例：某电商平台的技术架构
技术栈：前端React（PC端）/React Native（移动端）、后端Spring Cloud（微服务）；
中间件：Redis（缓存热点商品库存）、Kafka（解耦系统消息）、Nginx（反向代理/静态资源缓存）；
基础设施：阿里云ECS（应用服务器）、OSS（商品图片存储）、SLB（负载均衡）；
部署架构：微服务容器化（Docker + K8s编排），按业务域拆分集群（用户集群/订单集群）；
安全架构：HTTPS加密传输、JWT接口鉴权、敏感数据（手机号）脱敏存储。

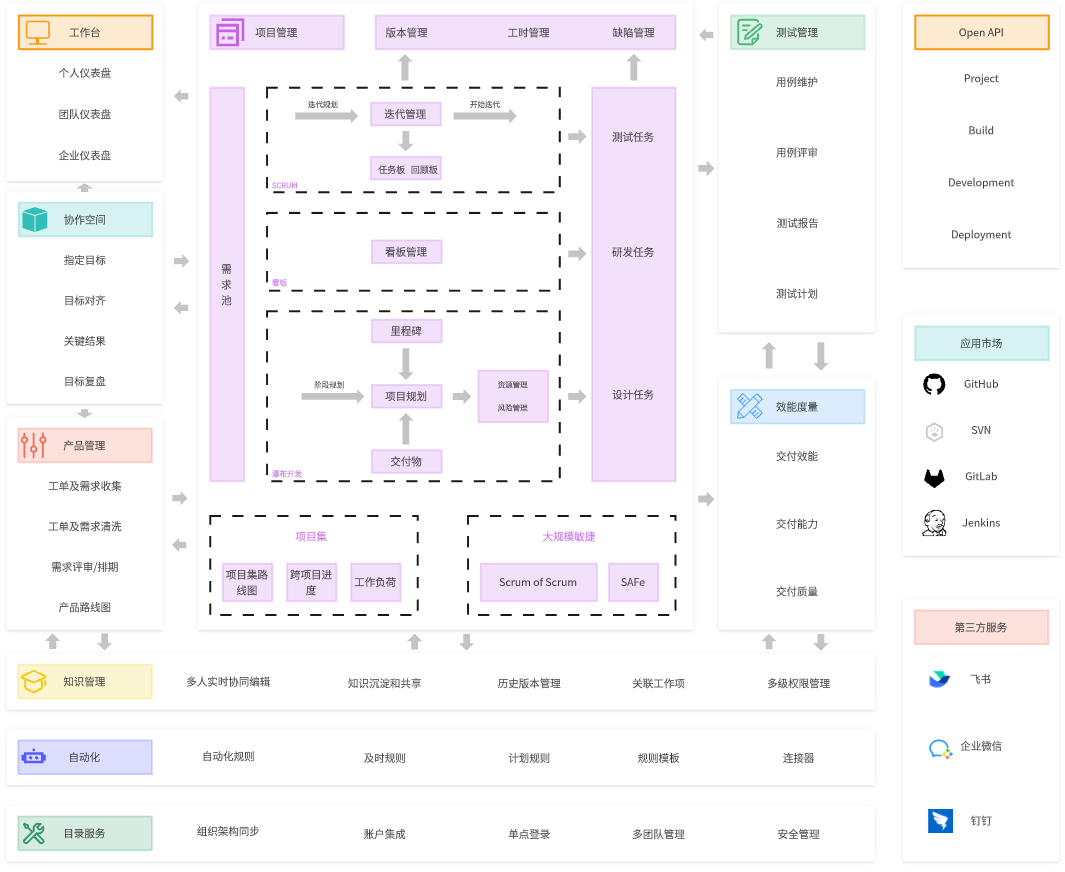

项目架构
针对具体项目的实施架构，规划项目阶段、任务拆解、资源分配、风险管控和交付标准，解决问题：“如何组织资源，按计划落地架构设计”。
核心目标：保证项目按时、按质、按预算交付，对齐业务和产品目标。
关键要素：项目阶段、任务拆解、资源分配、风险管理、交付物。
- 示例：某电商 “618秒杀功能升级” 项目架构
项目阶段：需求调研（1周）→ 设计（2周）→ 开发（3周）→ 测试（1周）→ 灰度上线（1天）→ 全量上线 + 运维；
任务拆解：前端开发秒杀会场页面、后端开发库存预扣减接口、数据团队搭建实时监控看板、运维团队提前扩容集群；
资源分配：1名项目经理、1名产品经理、2名前端、3名后端、2名测试、1名运维；
风险管理：高并发风险（提前做10万用户压力测试，设置限流规则）、库存超卖风险（Redis + MySQL双检锁机制）。
总结

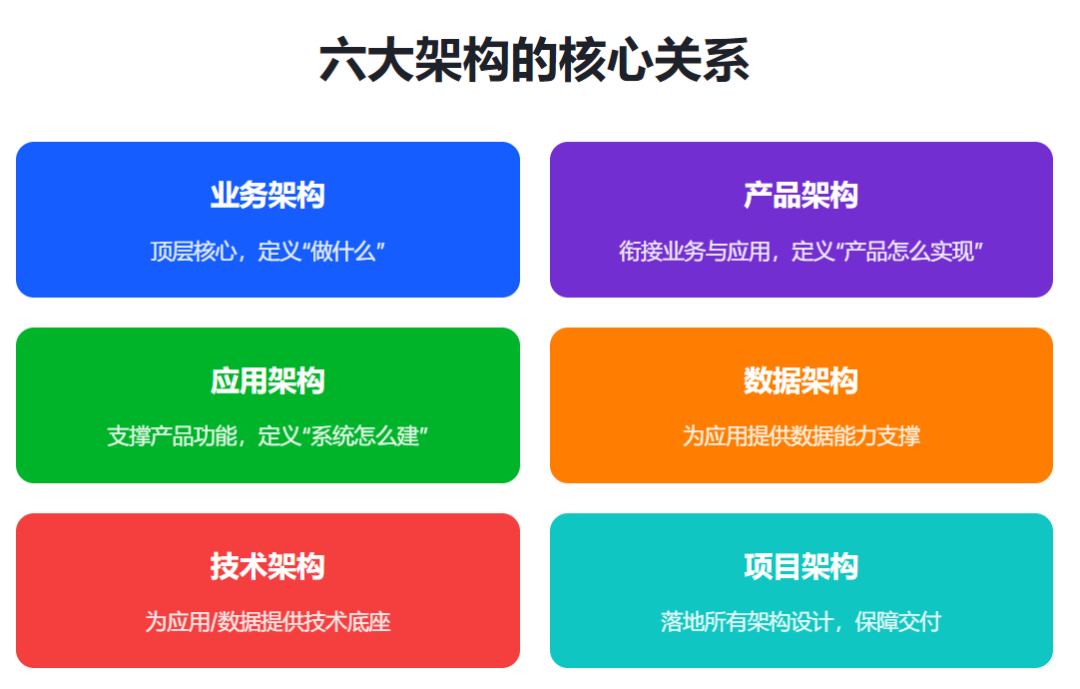

源头层：业务架构（做什么）→ 指导产品架构（定义产品）→ 指导应用架构（系统怎么建）；
支撑层：数据架构（为应用提供数据能力）、技术架构（为应用/数据提供技术基础）；
落地层：项目架构（将所有架构设计拆解为任务，保障落地交付）。
业务架构是所有架构的核心：产品、应用、数据、技术架构必须对齐业务目标，否则偏离业务价值（如秒杀功能设计必须符合 “提升销量” 的业务目标）；
产品架构衔接业务与应用：应用架构必须满足产品功能需求（如秒杀会场的产品设计决定了应用架构的接口设计）；
应用架构依赖数据和技术架构：没有合理的数据模型，应用无法处理库存；没有高并发技术方案，应用无法支撑秒杀流量；
项目架构覆盖所有架构：项目需要拆解业务规则设计、产品原型绘制、应用接口开发、数据流转配置、技术扩容部署等全环节任务。
